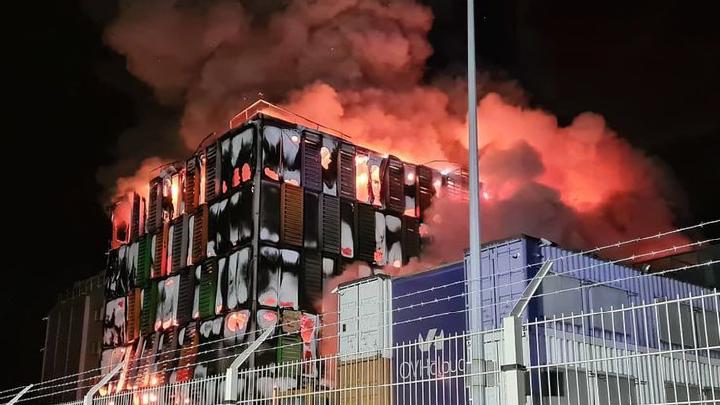

Vous avez surement entendu parler de l’incendie d’un datacenter d’OVH à Strasbourg. Il a remis les pendule de beaucoup de monde à l’heure. En effet, beaucoup de sites on été coupé quand leurs serveurs ont tout simplement brulé. Si certains on réussi à remettre en ligne leur site et service, voir même n’avoir aucune interruption pendant l’incident, on en a vus qui on mit beaucoup plus de temps. Certain on même tout perdu, rien n’a survécu.

Ne pas subir interruption ou être capable de remonter son service en quelques heure c’est souvent une question de “haute disponibilité”. Je ne vais pas parler de ça aujourd’hui.

Aujourd’hui, je vais parler Backup, et expliquer un peu comment je sauvegarde mes données importantes.

La base

Dans le monde du backup, on dit souvent qu’il y a 3 règles à respecter

• avoir 3 copies au moins
• utiliser au moins deux supports de stockage différents
• la troisième copie géographiquement ailleurs (pas là où sont les deux premières donc)

Le point le plus important, et souvent mis de coté, c’est le 3ᵉ. Si tous vos backup sont chez vous et sont tous volé ou détruit, ils ne seront pas très utiles.

Le cloud est une bonne solution pour avoir une 3ᵉ endroit, mais j’ai décidé de m’en passer pour des raisons de couts, de principe et d’apprentissage.

Borg

Borg est un outil en ligne de commande qui permet de faire de la sauvegarde incrémentale. Cela veut dire qu’il peut sauvegarder juste les nouveautés depuis un précédent point de sauvegarde. Il a aussi un système de déduplication qui lui permet de réduire la taille des archives de sauvegarde s’il détecte plusieurs fois le même fichier.

Il fonctionne sous linux, mais j’ai réussi à parfaitement l’utiliser sous windows grâce au sous système linux.

Son pricipe est simple, en une commande il scanne un répertoire et copie son contenu dans une archive borg via une connection ssh. Par exemple :

borg create -s locutus@host:/path/borg/backup/repo/$REPO_NAME::$ARCHIVE_NAME-$CURRENT_DATE  /path/to/backup

Ce qui fini par donner ce genre de sortie

------------------------------------------------------------------------------
Archive name: mirror-2021-04-13-13h57
Archive fingerprint: c2f6ffa259f358636371439767dd9edc571ec01d84aa474c052c555b70b5c76f
Time (start): Tue, 2021-04-13 13:59:22
Time (end):   Tue, 2021-04-13 13:59:27
Duration: 4.67 seconds
Number of files: 0
Utilization of max. archive size: 0%
------------------------------------------------------------------------------
                       Original size      Compressed size    Deduplicated size
This archive:                  712 B                640 B                640 B
All archives:                2.77 TB              2.79 TB            137.29 GB

                       Unique chunks         Total chunks
Chunk index:                   53243              1224153
------------------------------------------------------------------------------

Je vous invite à lire la doc de borg pour les détails concernant la création d’un repo borg. Il y a plein de façon de le faire, je ne rentrerais pas dans les détails.

Vue global

En gros, voici comment j’ai construit mes backup.

Borg server

Un serveur est dédié a la réception des backup borg. En réalité c’est une Machine virtuel, mais cela pourrais très bien être un Raspberry pi aussi. L’élément important, c’est qu’il possède un disque dur de taille suffisante pour réceptionner l’ensemble de mes backup.

J’ai reservé 1TB sur des disques en RAID 5 Si je doit sauvegarder plus, je vais soit devoir racheter des disques, soit faire du ménage dans les archives.

Il est à noté que les backup sont incrémental et conservent les historiques des fichiers. Un fichier supprimé à la source ne le sera pas dans les archives. Pas avant une période assez longue (qui se configure).

Dans un répertoire j’ai créé un dépot borg par machine que je souhaite sauvegarder.

root@borg:/backup# ls -la
total 40
drwxrwx--- 10 locutus locutus 4096 Nov  8 01:57 .
drwxr-xr-x  4 root    root    4096 Jun 19  2020 ..
drwxrwx---  3 locutus locutus 4096 Jul 24  2020 windows
drwxrwx---  3 locutus locutus 4096 Nov 19 00:44 home
drwxrwx---  3 locutus locutus 4096 Apr 14 06:18 knode01
drwxrwx---  3 locutus locutus 4096 Apr 14 06:18 knode02
drwxrwx---  3 locutus locutus 4096 Jun 20  2020 martine
drwxrwx---  3 locutus locutus 4096 Nov  8 01:52 pouet
drwxrwx---  3 locutus locutus 4096 Apr 13 00:58 pouet-home
drwxrwx---  3 locutus locutus 4096 Nov  8 01:53 pouet-home-old

L’ensemble des données de backup sont accessible par un utilisateur dédié nommé locutus. C’est l’utilisateur ssh que les serveur et ordinateur utiliserons pour faire les sauvegarde.

Les dépots sont chiffré et utilisent tous une clé différente que seul la machine à sauvegarder (et moi-même) connaissons.

Linux server

Sur chaque VM que je souhaite sauvegarder un script permet de créer une archive du repertoire que je souhaite sauvegarder.

#!/bin/bash
source /root/.bashrc
ARCHIVE_NAME="kube"
CURRENT_DATE=$(date +"%Y-%m-%d-%Hh%M")
echo "Creating a backup archive of /riper/kube named '$ARCHIVE_NAME-$CURRENT_DATE'"
borg create \
 --checkpoint-interval 600 \
 --exclude-caches\
 --verbose \
 -p \
 -s ::$ARCHIVE_NAME-$CURRENT_DATE \
 /riper/kube && \
borg prune -v --list --keep-within=10d --keep-weekly=4 --keep-monthly=12 --keep-yearly=-1

Configuré ainsi via un CRON

18 6 * * * /root/borg-backup-volumes >> /var/log/backup-kube 2>&1

Dans le .bashrc de root, il y a des variable d’environment qui contiennent les secret et emplacements de sauvegarde. Il faut bien penser à le sécurisé pour que seul root puisse y accéder.

BORG_OPTS=""
BORG_SERVER="ssh://locutus@norghost"
BORG_REPO_PATH="/backup/knode01"
export BORG_REPO="$BORG_SERVER$BORG_REPO_PATH"
export BORG_PASSPHRASE="redacted"

La dernière ligne du script permet de configurer combien de temps on souhaite conserver les fichiers supprimé.

borg prune -v --list --keep-within=10d --keep-weekly=4 --keep-monthly=12 --keep-yearly=-1

• Toutes les archives sont conservées pendant 10 jours (une par jour via le CRON)
• Au delà de 10 jours, seul 4 sont conservé par semaine pendant 1 mois
• Au delà, seul 12 sont conservés par mois
• Au delà d’un an, tout est conservé. (Ca vas péter!)

On voit qu’il y a un soucis, je risque de manquer de place après quelques années si je ne change pas le dernier paramètre. J’attends d’en avoir besoin pour tester différentes valeurs, -1 indiquant, tout conserver

Windows

Sous windows, je n’ai pas encore de cron de configuré, mais j’ai fait des sauvegardes ponctuelles en exécutant la commande à la main.

Une fois Debian installé en tant que sous système linux, la démarche est rigoureusement identique à linux. Via les points de montage de Windows, on peut donc sauvegarder les disques et répertoires qu’on souhaite,

Par example, Je sauvegarde mes photos personnelles via cette commande

ARCHIVE_NAME="Photos"
CURRENT_DATE=$(date +"%Y-%m-%d-%Hh%M")
echo "Creating a backup archive of /mnt/s/photos named '$ARCHIVE_NAME-$CURRENT_DATE'"
borg create \
 --checkpoint-interval 600 \
 --exclude-caches\
 --verbose \
 -p \
 -s ::$ARCHIVE_NAME-$CURRENT_DATE \
 /mnt/s/photos && \
borg prune -v --list --keep-within=10d --keep-weekly=4 --keep-monthly=12 --keep-yearly=-1

Les Raspberry PI

Comme je l’ai dit au début de l’article, il faut au moins 3 copie, dont une ailleurs. Pour le moment j’ai

• Une copie originale
• Une copie sur le serveur BORG

Les deux sont physiquement au même endroit, chez moi. J’ai donc décidé d’utiliser des Raspberry PI pour faire des copies supplémentaires. J’en ai pris deux (Raspberry pi 3).

Dessus, j’ai installé un raspbian classique et j’ai configuré un VPN. Ce VPN est dédié aux backups de sorte que seul les resources utiles pour le backup soit accessible une foi connecté. J’ai utilisé OpenVPN. Je ferais surement un article dessus plus tard. (Dites moi si ça vous intéresse, je le fait avec PfSense)

Chaque Raspberry PI est associé avec un disque dur USB de taille au moins égale à la capacité du serveur BORG. (On doit faire une copie, donc prévoyez les disques a l’avance, sinon vous allez vous retrouvé vite limité)

Grace au VPN, je peux placer ce Raspberry pi avec son disque dur n’importe où tant qu’aun un accès internet est disponible. Soit en ethernet, le mieux, soit en wifi.

borg archive in borg archive

Ma première idée a été de configurer un script qui rsync les archive borg sur chaque Raspberry pi. Mais attention, si jamais je détruis complètement les archives sur borg-serveur (volontairement ou non), je risque de répliquer mes erreurs et perdre les autres copies.

Je fait donc un backup borg sur les Raspberry pi. Pour chaque dépot, j’ai créé un dépot identique sur chaque Raspberry pi dans lequel je backup le répo du serveur borg.

De cette façon je conserve les fonctionnalités de borg avec plusieurs versions de mes archives. La fonctionnalité de déduplication de borg fait qu’il y a très peu de perte de place car les objets dans les archives borg son quasiment immutable.

• Mes serveurs a sauvegarder créent des archives sur le server borg via ssh
• Le serveur borg crée des archives de ses archives sur les Raspberry pi via ssh en passant par le VPN
• Les depots borg sur les Raspberry pi ne sont pas chiffré (les originaux le sont déjà)

J’ai configuré un cron pour faire ces copies automatiquement

57 13 * * * /home/locutus/borg/mirror-borg.sh IP-Raspberry-PI-1 >> /var/log/borg/IP-Raspberry-PI-1 2>&1
57 13 * * * /home/locutus/borg/mirror-borg.sh IP-Raspberry-PI-2 >> /var/log/borg/IP-Raspberry-PI-2 2>&1

#!/bin/bash
export BORG_UNKNOWN_UNENCRYPTED_REPO_ACCESS_IS_OK="yes"
if [ $# -eq 0 ]
  then
    echo "No arguments supplied, please specify hostname to mirror to"
fi

TARGET=$1
echo "Create repository if they does not exist"
ls -l /backup/ | awk '{print $9}'|tail -n +2  | xargs -I {} -n 1 /usr/local/bin/borg init --encryption=none locutus@$TARGET:/backup/{}

LIST=$(ls -l /backup/ | awk '{print $9}'|tail -n +2)

ARCHIVE_NAME="mirror"
CURRENT_DATE=$(date +"%Y-%m-%d-%Hh%M")
declare -a arrayList
while read -r line
do
    arrayList+=("$line")
done <<< "$LIST"

for REPO_NAME in "${arrayList[@]}"
do
  echo "Creating a backup archive of $REPO_NAME named '$ARCHIVE_NAME-$CURRENT_DATE'"
  /usr/local/bin/borg create \
   --checkpoint-interval 600 \
   --exclude-caches\
   --verbose \
   -p -x \
   -s locutus@$TARGET:/backup/$REPO_NAME::$ARCHIVE_NAME-$CURRENT_DATE \
   /backup/$REPO_NAME
done <<< "$LIST"

Je me retrouve avec deux Raspberry pi qui contiennent une copie de mes archives borg avec 1 jour de décalage. J’en garde un chez moi, ça créée un second support de stockage, J’en ai mis un chez un membre de ma famille qui a la fibre, ce qui me fait une copie ailleurs à un cout relativement faible.

Un Raspberry pi ne consomme pas beaucoup d’énergie, et pourrais même est modifié pour se réveiller une fois par jours juste pour faire le backup et se couper. Le plus gros du budget se trouve être le ou les disques dur usb.

Monitoring

C’est bien d’avoir des backup automatique, mais encore faut-il qu’ils fonctionnent et ne tombent pas en panne. Le mieux c’est d’être averti quand un truc tourne pas rond.

Quand un cron se termine en erreur, un mail d’alerte est suffisant.

L’espace disque est suivis avec prométheus dans mon cas. D’ailleur, je doit résoudre l’alerte qui est actuellement levée

L’espace disque de mes backup ne bouge pas énormément, voici 14 jours d’historique respectivement sur le serveur borg et les deux Raspberry pi (les disques des Raspberry sont de 1.7Tb et 2.6TB contre 1TB pour le serveur borg).

Depuis peu, j’ai même déplacé le cron de syncronisation des Raspberry pi sur GoCD pour tester. Si ca fonctionne bien je pourrais alors profiter d’une interface web facile d’accès pour déclancher des synchronisation, ou regarder d’un coup d’œil si tout se passe bien. GoCD etant dans ma boite à outils de toute façon.

Conclusions

J’utilise ce système depuis moins d’un an, et il y a plein de détails qui ne sont pas parfait, cependant :

• C’est pas chère comparé à des solutions cloud, surtout quand on parle de backup de 1TB ou plus;
• C’est complètement basé sur du logiciel libre;
• Borg permet de parcourir n’importe quel archive facilement, ce qui m’a permis de retrouver des vielles version de fichier aisément;
• C’est relativement sécurisé pour mon usage;
• c’est automatique, je n’ai rien à faire, ça tourne tout seul une fois en place;
• Il faut du bon monitoring sur les cron et l’éspace disque cependant, pour pas se rendre compte trop tard qu’un cron ne marche plus par exemple.

Merci infiniment de m’avoir lu,
Bisoux 😗
